输电线路压接金具无损检测设备，采用X射线DR检测技术，对输电线路压接金具质量进行质量检测。检测过程中，可清晰呈现耐张线夹内部结构，包括内部导线铝股、钢芯与线夹铝套管的相对位置。通过专用算法平台对拍摄图像进行处理，有效发现因压接工艺不良产生的内部缺陷（如压接管中钢芯的压接是否到位、压接是否紧固、压接部位有无裂纹），为输电线路压接金具质量管控和安全运维提供了可靠的技术支撑。

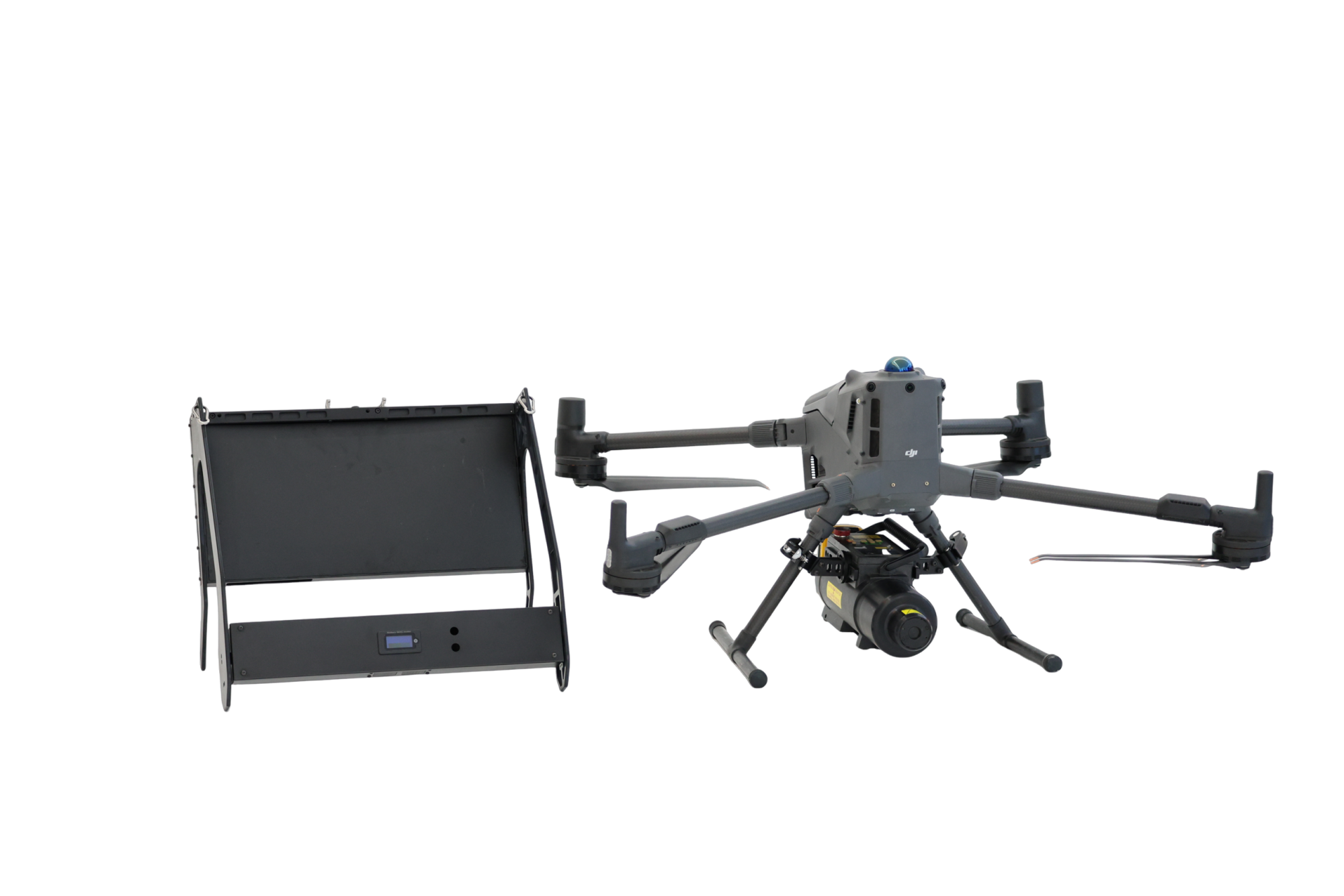

分体式单双分裂检测设备由M400无人机、X光射线脉冲机、数字成像板装置、图像处理软件等组成，整体设备采用等电位设计，可进行带电作业，无需停电。采用两台小型无人机进行吊装作业，X脉冲射线机M400搭载，数字成像板集成装置也是由小型无人机M400挂载，搭载射线机的无人机（M400）可对射线机角度进行调整，具有红外测距、瞄准的功能，通过遥控手柄控制射线机，可精确顺利的进行关键金具关键位置的X成像拍摄。改装置解决了常规检测工装均压环、引流板结构干涉的问题，两台无人机相互协作，能高效、稳定地完成220kV及以下单、双分裂导、地线耐张线夹及接续金具的X光带电检测。
